LY 多相混輸泵（API610）

LY 多相混輸泵（API610）

微信
新浪微博
QQ
QQ空間
豆瓣網
百度貼吧
主要技術參數The main technical paramete
口徑（Diameter）:50~300 mm
流量（Flow）: ~1200 m3/h
增壓（Pressure）: ~ 2MPa
溫度（Temperature）: -45~+180℃
比重（S.G）：≤1.6

應用范圍 Application Scope
LY多相混輸泵主要用于石油開采輸送過程，能夠適用于不同含氣量的油氣輸送。實現后端的原油集中凈化、分離和儲備。
LY multiphase mixed delivery pump is mainly used in the oil production and delivery process, and can be applied to the delivery of oil and gas with different gas contents, realizing the centralized purification, separation and storage of crude oil at the back end.
0086-813-8269991

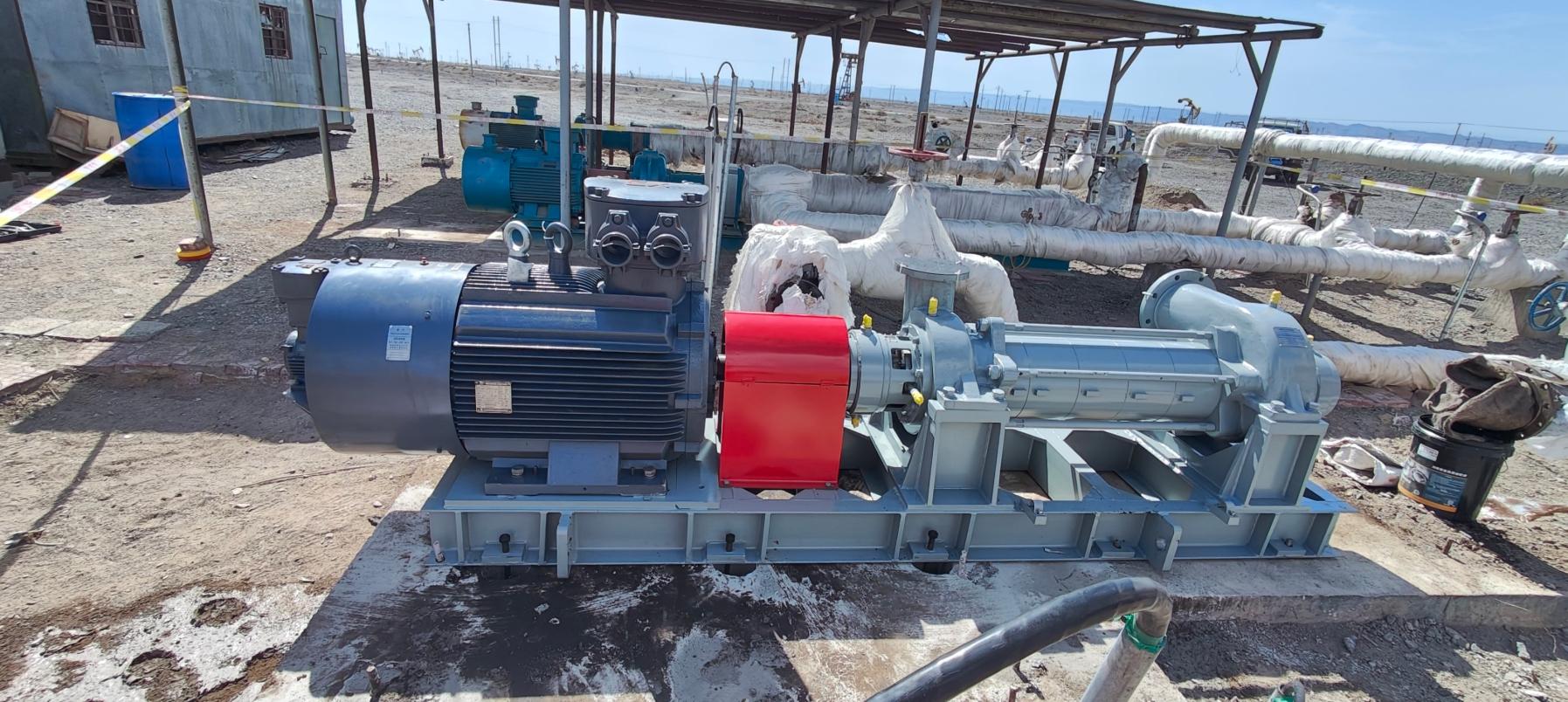

產品特性與結構產品材料產品配置型譜表產品現場圖

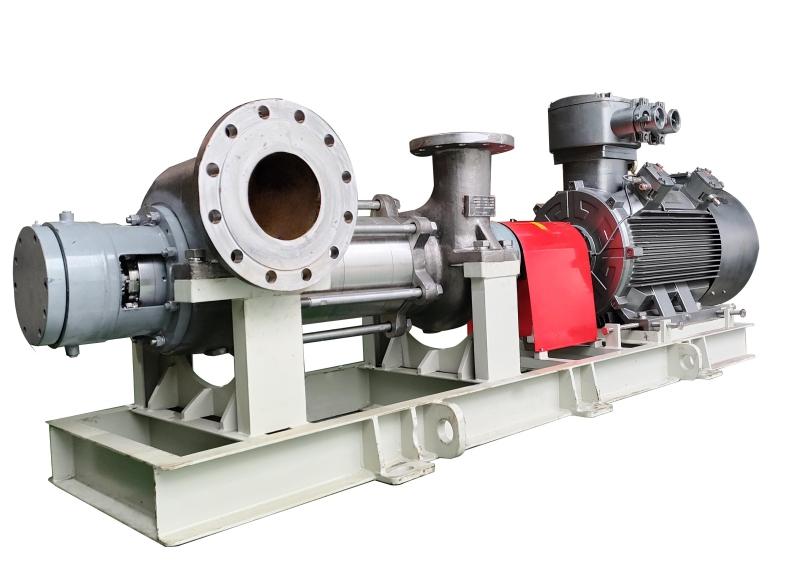

LY 多相混輸泵（API610）.JPG

產品特性

  • 可輸送較高含氣量的多相流體，最高輸送含氣量可達93%。

  • 結構簡單、維修方便，抗汽蝕能力較好，允許一定的固體顆粒。

  • 具備構造致密、體積輕巧、流量大和抗砂性能好等優點。

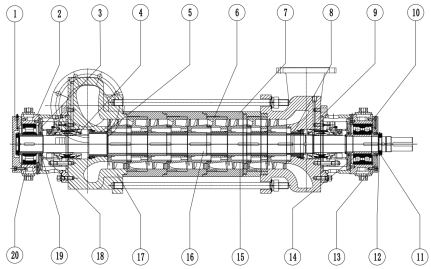

產品結構

  • 由多個葉輪級串聯組成，每個級別都有自己的進口和出口，可以提供更高的壓力升力。

  • 兩點支撐有效固定混輸泵的安裝位置，使泵的運行更加穩定。

  • 兩端軸承都使用潤滑脂潤滑，采用軸承隔離器密封，便于密封和維護，可以減小泵的體積大小。

  • 螺旋式葉片可以輸運較高氣相含量的多相運動，抗汽蝕能力較好，對顆粒不敏感。

  • 壓出室端機封和吸入室機封可以有效的控制輸送介質的泄露，防止介質污染環境。

  • 介質輸送方向水平進，垂直出。

材料

材料代號

零件名稱

國標

美標

葉輪

導葉

泵體

耐蝕合金

Cr30


●

●

●


TA2


●

●

●


TA10


●

●

●

雙相不銹鋼


2205

●

●

●



2507

●

●

●


022Cr25Ni7Mo4N


●

●

●


022Cr23Ni5Mo3N


●

●

●

不銹鋼

2Cr13


●

●

●


304

●

●

●


316

●

●

●


316L

●

●

●

06Cr19Ni10


●

●

●

3Cr13


●

●

●


主要配置項目

廠家標配

可選配置

電動機



國產品牌

南陽，佳木斯，ABB，西門子，AB，

或指定品牌


軸承

SKF，NSK，FAG

或指定品牌
