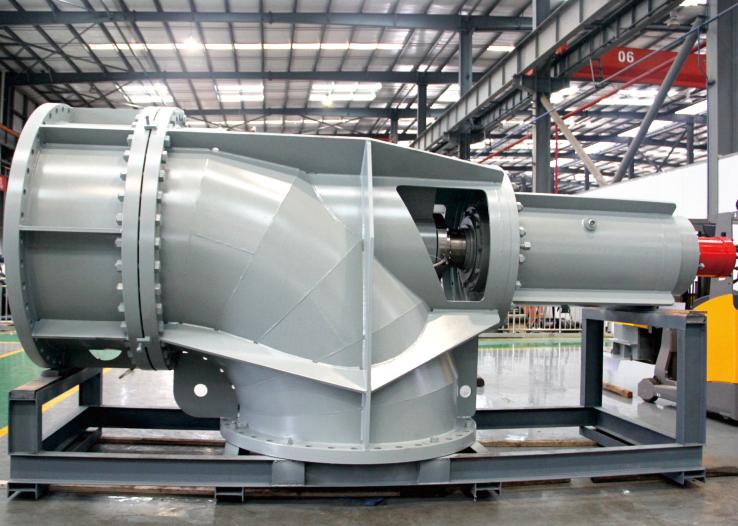

ZW 型軸流式蒸發循環泵
口徑（Diameter）:200~1800 mm
流量（Flow）:150~54000 m3/h
揚程（Head）: 1.5~7 m
溫度（Temperature）: -10~+180℃
比重（S.G）：≤1.8
應用范圍 Application Scope
ZW型軸流式蒸發循環泵廣泛用于大流量、低揚程場合，作為輸送或強制循環用泵，如MVR水處理、真空制鹽、氧化鋁、芒硝、制堿、制糖、新能源、海水淡化等領域。
ZW axial flow evaporation circulation pump is widely used in large flow and low head occasions as a conveying or forced circulation pump, such as MVR water treatment, vacuum salt making, alumina, sodium sulfate, alkali making, sugar making, new energy, seawater desalination and other fields.
產品特性
■葉輪水力設計適合蒸發工藝特點，水力效率高，能更好地適應蒸發負荷的波動和有利于蒸發系統的節能與增產
■采用可調式葉片，可適應不同工況要求，運轉平穩、可靠
■對焊軸技術、熱補償技術先進,有效降低投資成本
■慢轉速及低線速度設計，對結晶體破損小
■懸掛式安裝，解決了熱膨脹應力補償，無泵基礎，管線上無膨脹節
■振動小、噪音低，運行平穩、高效節能
產品結構
■泵體采用彎管式結構，組焊或整體鍛壓，滿足各種工況
■泵葉輪為懸臂式支承，球形輪轂，葉輪葉片采用可調式
■泵軸采用對焊技術，與介質接觸和可能接觸處用適合的材質
■機械密封和填料密封能互換，只需更換少量零件
■機械密封采用集裝式結構，裝拆便捷，運行可靠
■圓筒式托架支承轉子部件，托架儲油室加大，配有醒目油位觀察窗和恒油位加油器，延長潤滑保養的間隔期，延長軸承壽命
■泵與原動機可采用窄V帶(15N或25N型)三角皮帶傳動、齒輪變速傳動或直聯傳動，泵懸掛式安裝(E安裝形式)，電機功率≥200kW采用萬向節傳動

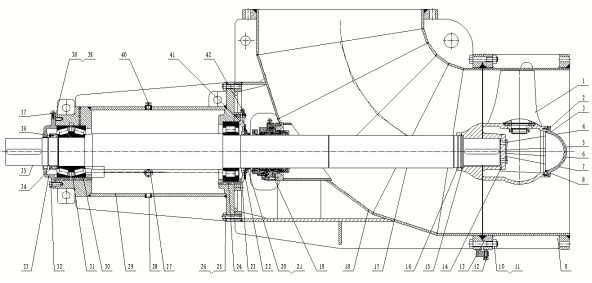

泵結構示意圖如下(懸掛式安裝結構)
材料名稱 | 材料代號 | 零件名稱 | |||
國標 | 美國標準 | 葉輪 | 葉輪罩 | 泵體 （含短節） | |
耐蝕鑄鐵 | 鋁鑄鐵、灰鑄鐵 球墨鑄鐵 Cr28 Cr34 | C.I D.I | ● ● ● ● | ● ● ● ● | |
碳鋼 | Q235-A 26、35 | A A36 WCA、WCB | ● ● | ||
不銹鋼 | （ZG）00Cr18Ni10 （ZG）0Cr18Ni9 （ZG）0Cr18Ni12Mo2Ti （ZG）00Cr17Ni14Mo2 （ZG）0Cr18Ni9Ti （ZG）1Cr18Ni9Ti （ZG）1Cr18Ni12Mo2Ti Alloy 20 1Cr13 | CF-3(304L) CF-8(304) CF-8M(316） CF-3M(316L) CN-7M(320) CD-4MCu | ● ● ● ● ● ● ● ● ● | ● ● ● ● ● ● ● ● ● | ● ● ● ● ● ● ● ● ● |
雙相不銹鋼 | 0Cr26Ni5Mo2 0Cr17Mn13Mo2N 00Cr18Ni5Mo3Si2 | (AISi)329 | ● ● ● | ● ● ● | ● ● ● |
耐蝕合金 | Titanium：TA1、TA2、TA3 Titanium alloy：TA9、TA9-1、TA10 | Monel Hastelloy B Hastelloy C Ni～Resist1 Ni～Resist2 Ni～Resist3 | ● ● ● ● ● ● | ● ● ● ● ● ● | ● ● ● ● ● ● |
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌（重慶/西安） | 南陽，佳木斯，ABB，茵夢達或指定品牌 |
軸承 | 哈瓦洛 | SKF，NSK，FAG或指定品牌 |
減速機 | 國產品牌（淄博/鄭州） | 山東華城，鄭州機械研究所，西門子，弗蘭德， |
聯軸器 | 柱銷聯軸器 |
