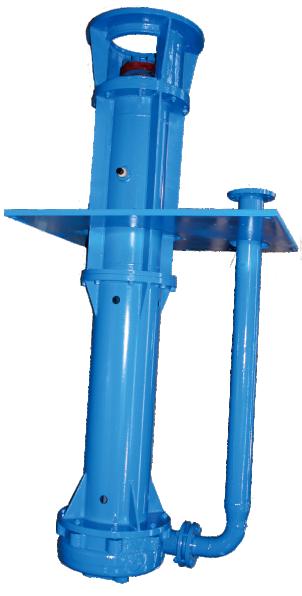

ZLF 型立式液下化工泵
口徑（Diameter）:25~150 mm
流量（Flow）: 10~550 m3/h
揚程（Head）: 10~ 70 m
溫度（Temperature）: -20~+100℃
比重（S.G）：≤1.8
應用范圍 Application Scope
此泵型用于輸送介質中懸浮顆粒的酸、堿、鹽、帶污染性的液體、乳化液等各種液體。介質溫度-20℃--+100℃，廣泛用于化工、電力、石油、采礦、水泥等行業。
This pump type is used to transport various liquids such as acid, alkali, salt, polluting liquid, emulsion, etc. with suspended particles in the medium. The medium temperature is -20℃--+100℃, and it is widely used in chemical, electric power, petroleum, mining, cement and other industries
產品特性
■按JB/T8096-1998標準設計的新型立式液下離心化工泵
■雙支撐懸臂式結構，提高了泵運行的可靠性和穩定性
■優化的水力模型設計，適應工況能力強
■泵的安裝深度有多種基準規格，大于1.5m深度可加長吸入短管
■針對重磨損介質，采用慢轉速及低線速度設計，泵的抗磨損能力強
■根據不同工況，可選用不同抗磨材料匹配
產品結構
■單泵殼結構，泵體與接管連接，接管與軸承座連接，軸承座與底板連接
■軸承部件為圓筒式結構，軸承選用滾動軸承
■密封方式為節流環方式密封，無需外接沖洗水
■ZLJ型為葉輪前端帶有攪拌輪，以緩解液體沉降
■傳動方式：電機與泵直聯傳動(DC)、變頻傳動(BP)

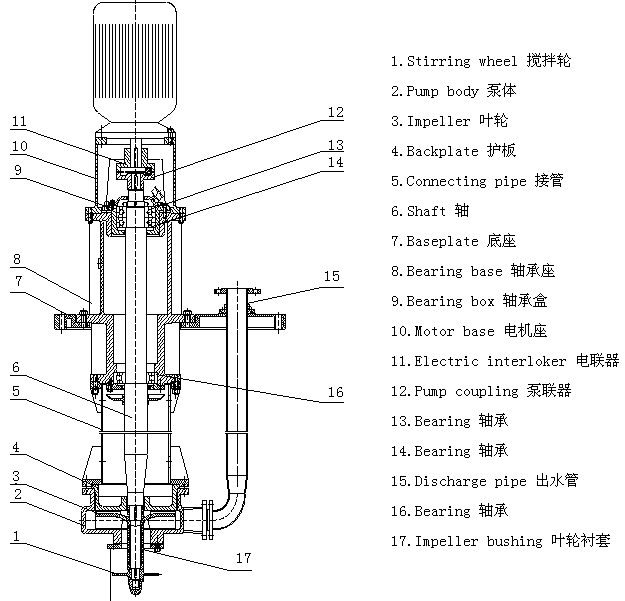

結構示意圖如下：
■過流部件根據輸送介質選用：1C18Ni9、0C18Ni12Mn2Ti、0Cr18Ni9、316、316L、Cr30等，也可根據用戶特殊工況選用其它材料。
■軸承座、底座等部件：Q235-A
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌（重慶/西安） | 南陽，佳木斯，ABB，茵夢達或指定品牌 |
軸承 | 哈瓦洛 | SKF，NSK，F(xiàn)AG或指定品牌 |
法蘭及配對法蘭 | 行業標準 | 歐標，德標，美標，日標，國標 |
聯軸器 | 彈性聯軸器 |
