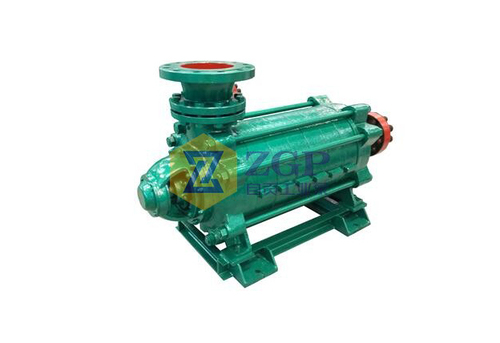

D型臥式多級離心泵

產品參數

■流量：Q=20~540m3/h

■揚程：H=16~370m

■轉速：n=1450rpm/2950rpm

■比重：γ ≤1.15

■溫度：T=0～80℃

■口徑：80、100、125、150、200、250mm

產品特性

■水力模型先進，效率高，性能范圍廣

■泵運行平穩，噪音低

■軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷

■軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長

■吸入口直經為80、100、125毫米的泵采用高轉數，即n=2950轉/分;吸入口直經為150、200、250毫米的泵采用低轉數，即n=1450轉/分

■通過改變某些零件的材質，作為輸送酸、堿性介質之用，在型號中用“F”字樣表示，其性能及外型尺寸與材質未經改變的泵完全相同

產品結構

■主要由軸承體、進水段、出水段、中段、導葉等零件，用螺栓聯結而成

■進水段的吸入口成水平方向，出水段的吐出垂直向上;出水段上的平衡水管，用膠管接回進水側或進水池

■轉動部份由軸及裝在軸上的數個葉輪和一個用來承受軸向推力的平衡盤組成，整個轉動部分是由兩端的軸承支承

■泵的進水段、中段、出水段之間的結合面涂以二硫化鉬復合鈣基潤滑脂密封;泵的轉動部份與固定部份之間靠密封環、導葉套及填料密封

■軸封一般采用填料密封，根據用戶需要也可采用機械密封

泵結構示意圖如下：
