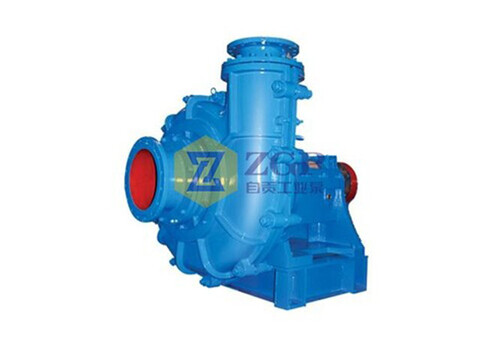

ZZ型雙泵殼渣漿泵

產品參數

■流量：Q=10~5000（m3/h）

■揚程：H=20~120 (m)

■轉速：n=490～2900rpm

■比重：γ ≤1.5

■溫度：T=0～120℃

■口徑：50～450mm

產品特性

■優化的固液兩相流設計，泵效率提高，節約能源

■泵過流部件厚度增加，耐磨蝕能力增強，整機壽命提高

■泵軸采用重型軸，剛性好、抗沖擊，能承受一定的重載荷

■軸承配置合理，潤滑充分，對長期、連續運轉提供可靠保證

■可輸送含有固體顆粒的磨蝕性或腐蝕性漿體，固液混合濃度可達60%

■多種密封形式，可滿足不同工況資源及環保要求

■可根據用戶需要，多臺串聯運行

產品結構

■水平中開式托架、雙層泵殼結構

■外殼結構為垂直中開式，出水口位置可按45°間隔,旋轉8個不同位置安裝使用

■臥式安裝，承載能力大

■護套、護板等為內襯，泵體、泵蓋作為外部支撐

■GB標準法蘭，進口1.6MPa，出口2.5Mpa ；軸承潤滑采用ISO Vg68

■軸封方式有副葉輪密封、填料密封、機械密封等形式

■傳動方式：直聯傳動（DC）、皮帶傳動（CR、CL、ZV、CV）、變頻傳動(BP)、液力偶合器傳動(HC)

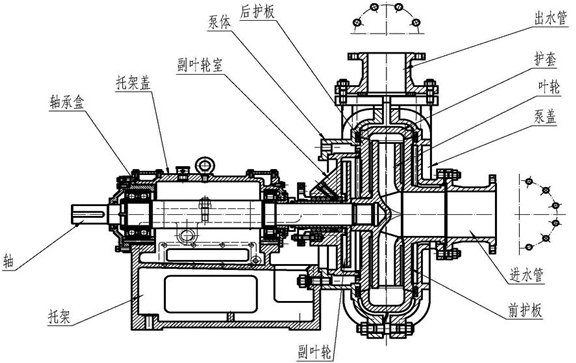

結構示意圖如下：
