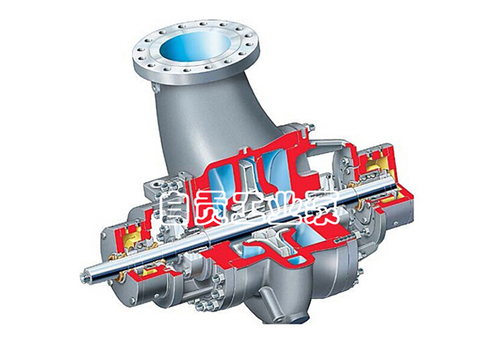

ZHT型單驅動液力透平泵

ZHT型單驅動液力透平泵

微信
新浪微博
QQ
QQ空間
豆瓣網
百度貼吧
主要技術參數The main technical parameter
流量（Flow）:420~2600m3/h
水頭（Head）:120~640m
轉速（Speed）:2970r/min
溫度（Temperature）：-20~250℃

應用范圍Application Scope
適用于輸送純凈或含有微量細小顆粒，中性或有腐蝕性介質的液體；主要用于：合成氨裝置脫硫工序、天然氣凈化廠脫硫裝置、煉油廠渣油加氫脫硫裝置、石化廠高壓加氫裝置加氫裂化及反滲透海水淡化系統余壓回收裝置。
Designed for conveying pure liquids or media containing trace amounts of fine particles, which can be neutral or corrosive; primarily used in: synthetic ammonia units for desulfurization processes, desulfurization units in natural gas purification plants, residue hydrodesulfurization units in refineries, hydrocracking sections of high-pressure hydrogenation units in petrochemical plants, and residual pressure recovery systems in reverse osmosis seawater desalination systems.
0086-813-8269991
產品特性與結構產品材料產品配置型譜表產品現場圖



產品特性

■ 產品符合API610標準，軸封系統符合API682標準。

■ 加粗重型軸設計，軸及軸承承載能力強，壽命長。

■ 透平效率高，能量回收充分。

■ 透平與負載直聯傳動，機組占地面積小、投資和維護費用低。

■ DCS控制簡單可靠。

■ 透平可在超額定轉速10%時安全運轉，可充分回收系統富裕能量。

■ 機封有多種沖洗方式可供選擇，并選配國內**機械密封廠家的機封，密封可靠、壽命長。

■ 透平運行平穩、噪音低。


產品結構

■ 液力透平ZHT分為三種結構形式：

1、ZHT—單級單吸懸臂中心支撐式OH2結構。

2、ZHT（S）—單級雙吸水平中開式BB2結構。

3、ZHT（D）—單吸多級自平衡中心支撐式BB4結構。

■ 透平均為上進上出。

■ 均為中心支撐，適用高溫介質。

■ 軸承均采用水冷結構，提高軸承的使用壽命。

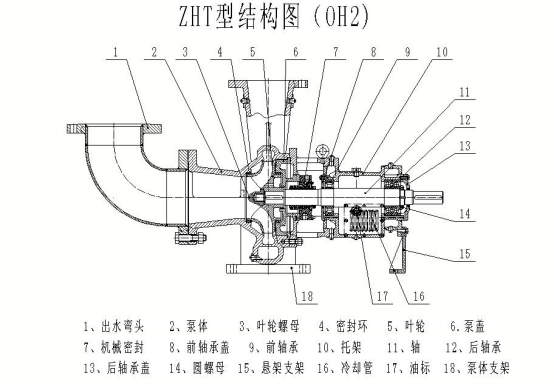

具體結構見下圖



API610標準等級：C-6、A-7、A-8、D-1、D-2或其它材料組合


主要配置項目

廠家標配

可選配置

軸承

哈瓦洛

NSK，FAG或指定品牌

機封

自貢

四川日機，成都一通，上海博格曼

法蘭及配對法蘭

行業標準

歐標，德標，美標，日標，國標

聯軸器

膜片式聯軸器

無錫創明、沈陽申克或指定品牌
