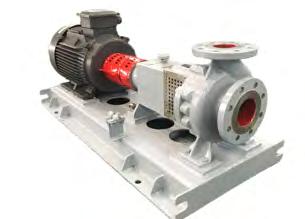

ZXF型小流量化工離心泵(OH1)
流量Flow:0.8~6.3m3/h
揚程Head:3~150m
功率Power:0.75~37kW
壓力Pressure:1.6MPa
溫度Temperature:-20~+150℃
材料Material:不銹鋼、鈦材、哈氏合金等
Stainless steel, titanium, Hastelloy, etc.
揚程Head:3~150m
功率Power:0.75~37kW
壓力Pressure:1.6MPa
溫度Temperature:-20~+150℃
材料Material:不銹鋼、鈦材、哈氏合金等
Stainless steel, titanium, Hastelloy, etc.
0086-813-8269991
產品特性與結構產品材料產品配置型譜表產品現場圖
產品特性
■按API610標準設計，具有很高的可靠性和穩定性，使用壽命長
■獨特的流道，消除二次回流損失，實現小流量、高效率
■錐形軸封腔，自沖洗效果好，簡化機封的輔助系統
■大容積油池、大回油通道，軸承壽命長
■泵軸采用重粗軸，剛性好，抗沖擊，能承受一定的重載荷
■泵的通用化、標準化程度高，互換性強
■針對不同工況設計的各種耐腐蝕材料
產品結構
■單級單吸懸臂式化工離心泵
■采用底腳支撐，徑向剖分結構
■軸承部件為帶軸承盒的可調式轉子結構
■泵體出水口為側出口的環形蝸殼
■密封方式為機械密封，直聯傳動(爪型聯軸器/膜片聯軸器)

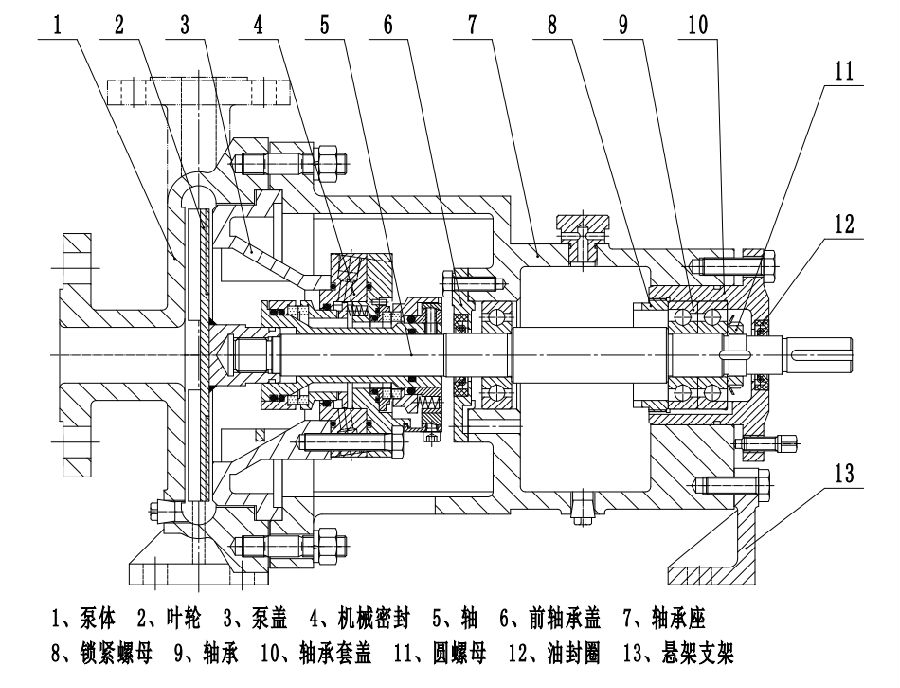

泵結構示意圖如下
序號 | 零件名稱 | 材料 | ||||
鑄鋼cast steel | 不銹鋼 | |||||
國標 | 美國ASTM標準 | 國標 | 美國ASTM標準 | |||
1 | 泵體 | 灰鑄鐵 | 鑄鋼 | WCA WCB WCC | ZG1Cr13 ZG2Cr13 ZG00Cr18Ni10 ZG0Cr18Ni9 ZG0Cr17Ni12Mo2Ti ZG0Cr17Ni4CuNb ZG1Cr18Ni9 ZG1Cr18Ni9Ti ZG00Cr17Ni14Mo2 | CA-15 CA-15M CF-3(304L) CF-8(304) CF-8M(316） CF-3M(316L) CN-7M(320) CD-4MCu 括號內為鑄造合**號 |
2 | 密封環 | |||||
3 | 葉輪 | |||||
4 | 泵蓋 | |||||
5 | 軸 | 3Cr13 | ||||
6 | 軸套 | 316, CD-4MCu | ||||
7 | 密封端蓋 | 316, CD-4MCu | ||||
8 | 軸承箱體 | 灰鑄鐵球鐵鑄鋼 | ||||
9 | O型圈 | 耐油橡膠 | ||||
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌（重慶/西安） | 南陽，佳木斯，ABB，茵夢達或指定品牌 |
軸承 | 哈瓦洛 | SKF，NSK，FAG或指定品牌 |
機封 | 自貢 | 四川日機，成都一通，上海博格曼 |
法蘭及配對法蘭 | 行業標準 | 歐標，德標，美標，日標，國標 |
聯軸器 | 爪型聯軸器 | 膜片式聯軸器 |
