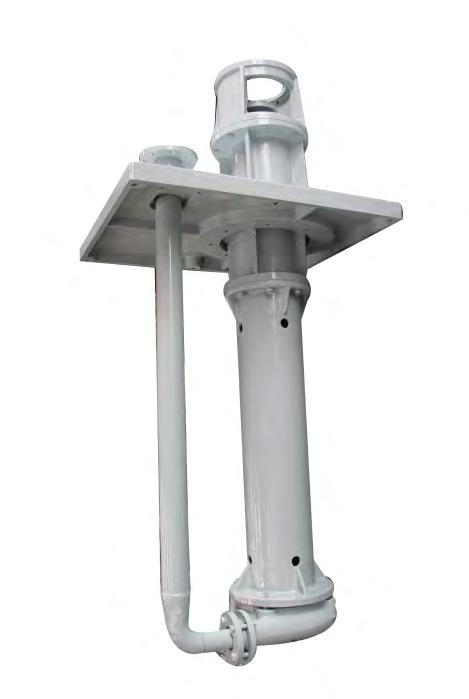

ZLX系列立式液下渣漿泵
流量Flow:10~550m3/h
揚程Head:10~70m
功率Power:4~132kW
壓強ressure:1.0MPa
溫度Temperature:-20~+100℃
液下深度Depthunderliquid:達14mUpto14
材料Material:耐磨不銹制、耐磨合金鑄鐵為主
Material: Primarily wear-resistant stainless steel and wear-resistant alloy cast iron.
揚程Head:10~70m
功率Power:4~132kW
壓強ressure:1.0MPa
溫度Temperature:-20~+100℃
液下深度Depthunderliquid:達14mUpto14
材料Material:耐磨不銹制、耐磨合金鑄鐵為主
Material: Primarily wear-resistant stainless steel and wear-resistant alloy cast iron.
0086-813-8269991

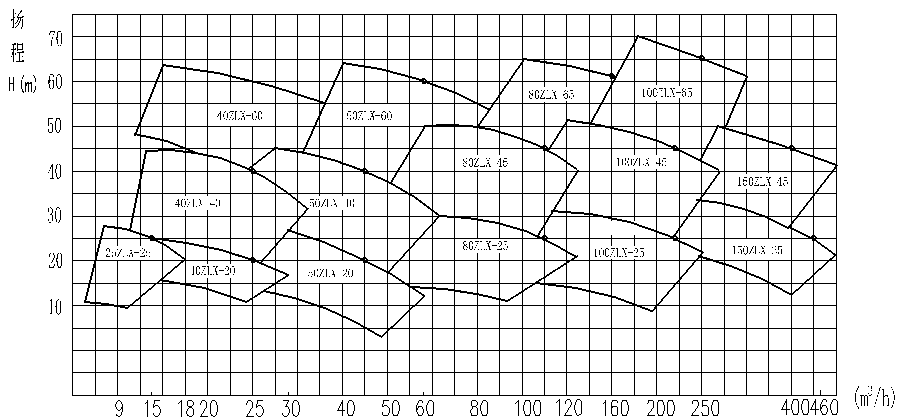

產品特性與結構產品材料產品配置型譜表產品現場圖
產品特性
■按JB/T8096-1998標準設計的新型立式液下渣漿泵
■雙支撐懸臂式結構，提高了泵運行的可靠性和穩定性
■優化的水力模型設計，適應工況能力強
■泵的安裝深度有多種基準規格，大于1.5m深度可加長吸入短管
■針對重磨損介質，采用慢轉速及低線速度設計，泵的抗磨損能力強
■根據不同工況，可選用不同抗磨材料匹配
產品結構
■單泵殼結構，泵體與接管連接，接管與軸承座連接，軸承座與底板連接
■軸承部件為圓筒式結構，軸承選用滾動軸承
■密封方式為節流環方式密封，無需外接沖洗水
■傳動方式：電機與泵直聯傳動(DC)、變頻傳動(BP)

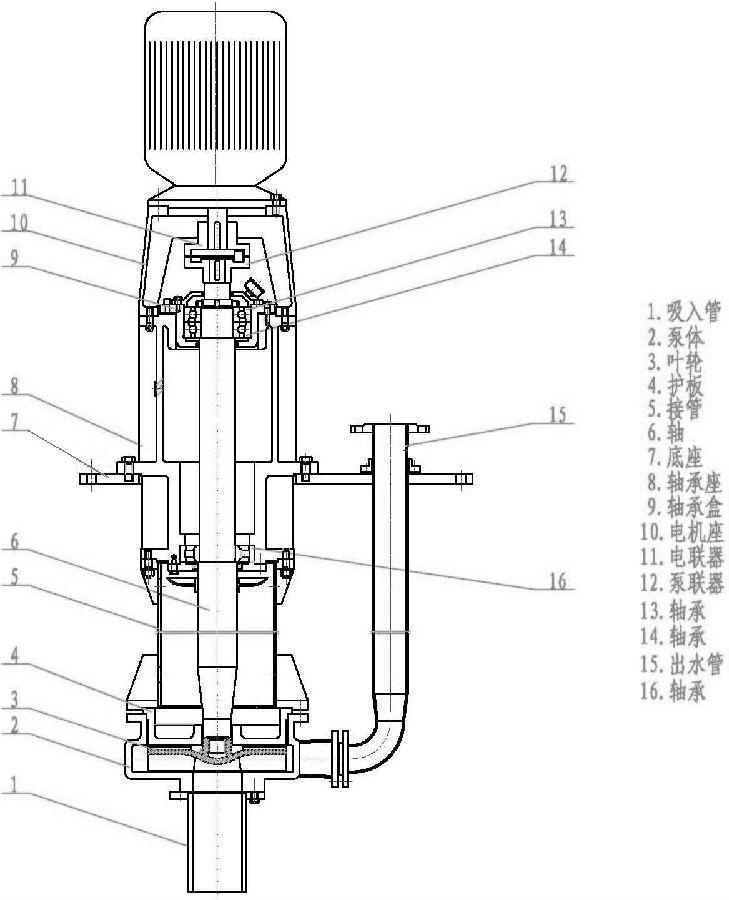

結構示意圖如下：
■過流部件根據輸送介質選用：Cr26抗磨材料，或Cr30、CD4MCu耐磨耐腐材料及其他一般抗磨性能的材料，如HT200、Z-1#、C-15、ZG40Mn2
■出水管、底座等部件：Q235-A
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌（重慶/西安） | 南陽，佳木斯，ABB，茵夢達或指定品牌 |
軸承 | 哈瓦洛 | SKF，NSK，FAG或指定品牌 |
機封 | 自貢 | 四川日機，成都一通，上海博格曼 |
法蘭及配對法蘭 | 行業標準 | 歐標，德標，美標，日標，國標 |
聯軸器 | 彈性聯軸器 | 膜片式聯軸器 |
