IS型單級單吸離心泵

產品特性

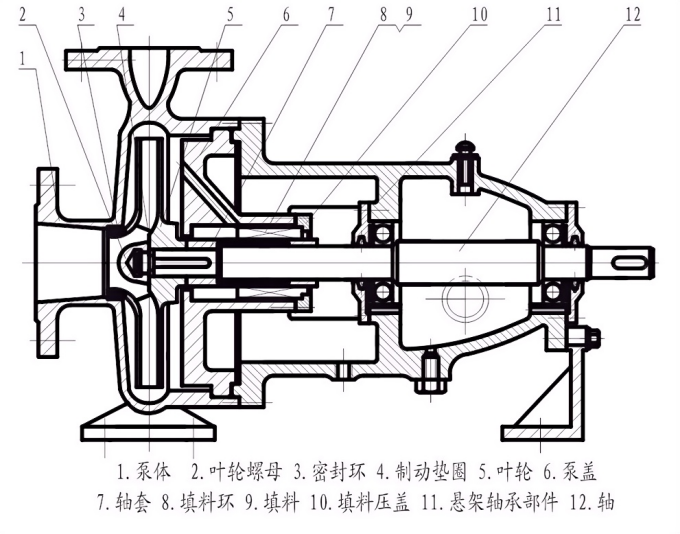

• IS系列泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套、及懸架軸承部件等所組成（見結構圖）

• IS型泵體和泵蓋的部分，是從葉輪背面處剖分的，及通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路、即可退出轉子部件進行檢修。

• 泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

• 為了平衡泵的軸向力，大多數泵的葉輪前后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。

• 泵的軸向密封是由填料壓蓋、填料環、和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

• 為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防沿著配合表面進氣或漏水。

• 泵的傳動方式是通過彈性聯軸器與電動機聯接的。泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。

產品結構
