SG型雙吸泵

產品特性

• SG型泵的吸入口與吐出口均在泵軸心線下方，與軸心線垂直呈水平方向，泵殼制成水平軸向中開，泵蓋以螺尾錐銷定位，由雙頭螺栓與螺母緊固在泵體上。拆開泵蓋便于檢修，無需拆卸進、出水管路及電動機。

• 泵的主要零部件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承部件與聯軸器部件等，除軸的材料為優質碳素鋼外，其余均為鑄鐵制成。根據用戶要求過流件可采用碳鋼或不銹鋼材質。

• 泵體與泵蓋構成葉輪的工作室。在進、出水法蘭上有安裝真空表與壓力表的管螺孔，在進、出水法蘭的下部有放水用的管螺孔。

• 泵蓋上部制有放氣用的管螺孔。

• 葉輪經過靜平衡校驗后，由鍵、軸套與兩側的軸套螺母固定在泵軸上，其軸向位置用軸套螺母進行調整。葉輪形狀制成對稱，液體從兩側進入葉輪，可以平衡軸向力，倘有剩余的軸向力由軸端的單列向心球軸承承受。

• 泵軸的兩側由軸承支承，其右端安裝聯軸器，與電動機直接聯接。（若需采用皮帶傳動時，應另設支架）。

• 軸承裝在軸承體內，安裝在泵體的兩端。對于單列向心球軸承采用黃油潤滑。

• 雙吸密封環用以減少泵壓水室內的液體漏回吸水室，為易損零件，磨損后應以備件更換。

• 軸套作固定葉輪位置和保護泵軸之用，為易損零件，磨損后應以備件更換。

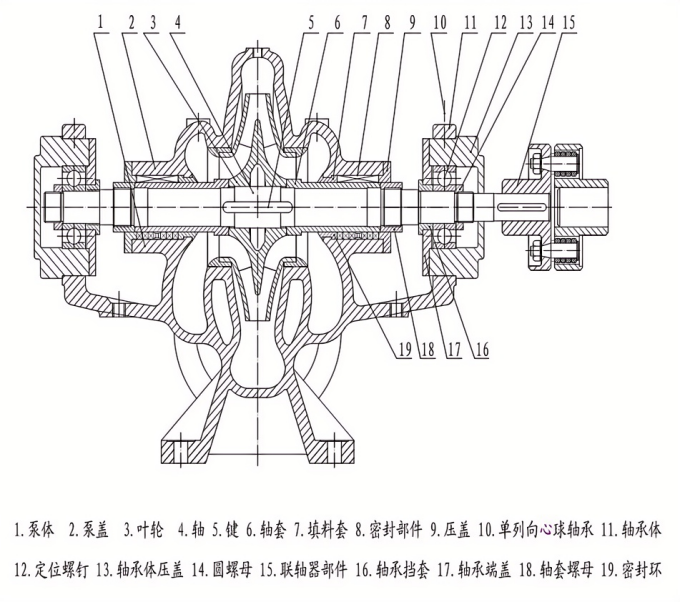

產品結構
